ZRJD-XNT现代建筑暖通综合实训系统
现代建筑暖通综合实训系统,制冷和中央空调专业实训设备

一、实验内容

1. 中央空调的硬件设备的孰悉
2. 中央空调的启动、运行、调试技术的实训
3. 中央空调运行工作情况、运行参数检测分析
4. 中央空调控制原理的认识
5. PLC可编程控制器编程
6. 数据采集技术的应用
7. 组态技术应用
8. 网络技术的应用(远程控制)
9. 传感器及变送器安装和使用

二、设备构成

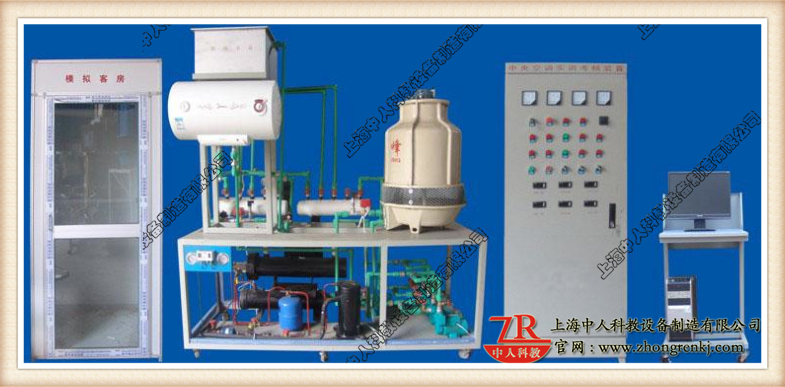

现代建筑暖通综合实训系统,制冷和中央空调专业实训设备由电气控制柜、实训对象、模拟房间、模拟大厅、测量仪表等组成:

1. 电气控制柜

采用铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、
交流接触器及热保护器等控制元件。共分为三层铁质面板,最上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮
及温度指示。第二层为PLC控制器及系统流程图,PLC控制器采用西门子224主机、EM231模拟量扩展模块、EM223数字量扩展模块、对应执行部件
工作状态指示灯等组成。最下面层为执行器件,主要由交流接触器、过热保护器组成,分为主回路以三相四线380V电压为主,控制回路以交流
220V电压为主。

2. 模拟房间

模拟房间采用30×30工业铝型材和铝塑板组装而成,模拟房间外型尺寸为100cm×100cm×215cm,房间内部安装有数显温度控制控器、卧式暗装式风机盘管、铝合金百叶风口等组成。

3. 模拟大厅

模拟房间采用30×30工业铝型材和铝塑板组装而成,模拟大厅外型尺寸为100cm×200cm×215cm,房间内部安装有数显温度控制控器、新风处理系统(卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口等组成。

4. 测量仪表

1)电气控制柜监测仪表参数:交流电压表量程0~450V;交流电流表量程0~30A;交流电流表量程0~5A。
2)制冷系统监测仪表参数:耐震真空压力表量程-0.1~1.5MPa、-0.1~3.5Mpa;高低压力控制器:
高压0.8~3.0Mpa、低压0.1~0.4Mpa。
3)媒水水系统监测仪表参数:径向压力表量程0~0.16 Mpa

5.现代建筑暖通综合实训系统,制冷和中央空调专业实训设备实训对象

实训对象采用不锈钢钢架制成,系统由制冷机组、冷却水系统、媒水水系统、供暖系统等组成。
1) 制冷机组:包括1台3匹旋转式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成,管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件;此外,管路中设有视液镜可观察制冷剂状态;同时设有明显的颜色标识,高压管路部分为红色标识,低压管路部分为蓝色标识,并套有保温材料。
2) 冷却水系统:包括1台3T玻璃钢冷却塔、2台冷却水泵(1台常用、1台备用)、水流开关、Y型过滤网、闸阀、单向阀等组成。
3) 媒水水系统:包括2台媒水水泵(1台常用、1台备用)、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。
4) 供暖系统:包括1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、安全阀等组成。



三、现代建筑暖通综合实训系统,制冷和中央空调专业实训设备特点

1. 控制器采用可编程控制器,拥有成熟的专业技术和广阔的市场背影,产品紧贴实际应用和先进技术,实用性强
2. 控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制
3. 控制系统能体现真实的供水系统,有自动和手动控制两种方式,当自动控制失效时,系统由手动控制方式运行
4. 控制对象采用不锈钢、铝型材等组成,保证不生锈、不易老化;模拟现实生活中的大厅和房间,动力系统由专用水泵构成,其中2台冷却水水泵、1台换热水泵、2台冷冻水水泵,能够实现给模拟大厅和模拟房间制冷和供暖的水系统循环。

四、技术参数

1. 输入电源:三相五线~380V±10%  50Hz
2. 制冷剂/用量:R22 2kg
3. 风机盘管:350m3/h
4. 外形尺寸:00cm×200cm×210cm
5. 冷却循环水泵:38L/min  扬程10米
6. 冷冻循环水泵:38L/min  扬程10米
7. 供热循环水泵:38L/min  扬程10米
8. 模拟锅炉:功率:1500W  容量:60L
9. 系统保护:具有高低压力、过热保护装置
10. 安全保护:具有电压型、电流型漏电保护装置,安全符合国家标准

五、概述

现代建筑暖通综合实训系统,制冷和中央空调专业实训设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求,按照职业及本科院校的教学和实训要求研发的产品。本装置将中央空调微型化,同时保持整个中央空调系统的完整性和合理性。本实训台能单独演示中央空调夏天制冷、冬天制热循环。适合高等职业院校、中等职业学校及本科院校的机电技术应用、电气运行与控制、电气技术应用、制冷空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
