泵-马达星空(中国)系统

栏目分类:星空(中国)与气动实训设备   发布日期:2017-11-04   浏览次数:
泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置主要是对星空(中国)泵、星空(中国)马达进行性能测试,检测马达在不同的工况、负载情况下转速、转矩以及马达的效率。同时,测试泵-马达容积调速性能实验,容积节流调速性能实验:变量泵+调速阀+定量马达等系统测试实验。

联系方式见右侧悬浮框

【泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置】是根据客户需求而写的,非常具有代表性,在客户搜索【泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置】时,都能通过我们来了解相关资讯,而且【泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置】在客户有需求时提供参考意见。

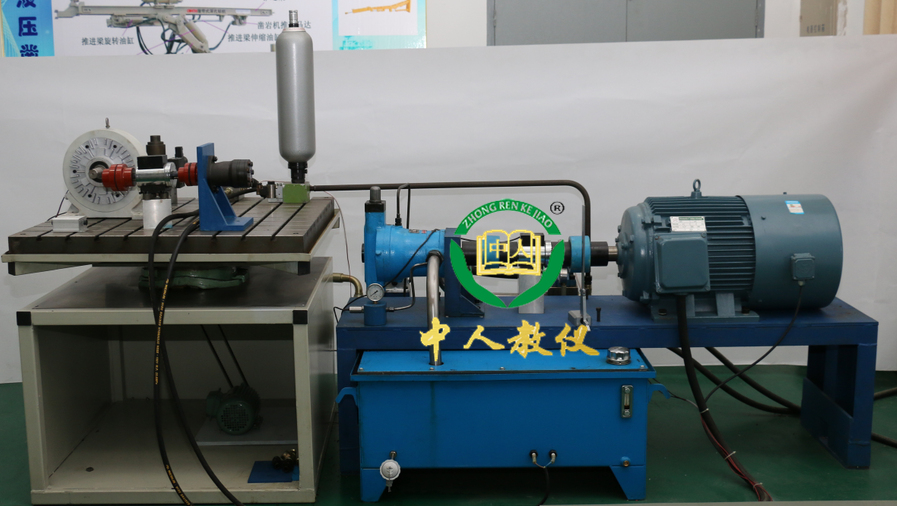

ZRYPL-15C泵-马达星空(中国)系统

泵-马达星空(中国)系统





一、泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置主要技术指标

产品名称

泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置

功能

泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置可测试星空(中国)柱塞泵、叶片泵、齿轮泵等得动、静态性能

试验项目

①空载跑合试验;②效率测定(包括排量测定、容积效率及总效率测定);③超载性能试验;④变量机构变量特性测试;⑤冲击试验;⑥过程参数监测:包括试验过程中的噪音、振动、温升、运动平稳性监测等。

性能参数

满足标准

参照国标

总功率

7.5KW

试验压力

0-10Mpa

流量范围

0-50L/min

转速范围

0-1500r/min

系统温度控制模式

风冷

星空(中国)控制回路

开式

旋转方向

单向回转

结构组成

动力驱动系统,星空(中国)控制系统,电气控制系统,数据采集测试系统。

适用范围

齿轮泵:单联



产品名称

泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置

功能

星空(中国)马达可采用开式试验。试验参数通过传感器、数据采集、显示、工控机实现数据采集、处理、打印特性曲线、性能曲线和等效率曲线、试验报告和数据管理等。

试验项目

①空载跑合试验;②启动力矩试验;③功率测定(n、T)及效率测定(包括排量测定、容积效率及总效率测定);④超载性能试验;⑤低速稳定性试验;⑧过程参数监测:包括试验过程中的噪音、振动、温升、运动平稳性监测等。

性能参数

满足标准

             参照国标

总功率

7.5KW

试验压力

0-10Mpa

流量范围

0-50L/min

转速范围

0-1600r/min

系统温度控制模式

风冷

最大扭矩

20NM

结构组成

动力系统,星空(中国)控制系统,电气控制系统,数据采集测试系统。

适用范围

中高速马达

二、泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置主要零配件清单

安装 操作台

序号

名称

型号

厂家

数量

备注

1

一块块铸铁T型槽2级精平板

1000*1000

本公司

1



2

泵组动力支座



本公司

1



3

电控操作台



本公司

1

已装配



星空(中国)元件配置清单

(一)机械执行及负载元件

序号

名称

型号

生产厂家

数量

备注

1

磁粉制动器组件

50N.M

四川诚邦

1



(二)动力及配套元件

序号

名称

型号

厂家

数量

备注

1

7.5KW三相电机,

YVP-7.5,

苏州利多电机

1



2

转矩转速传感器

  50N.M


北京工标

1



3

泵站油箱组件



本公司

1台

带加热器,吸油过滤器,空气过滤器,液位计,温度传感器

4

冷却系统

   2LQFL-A1.0F



1



5

齿轮泵

CB-C25

北京华德

1



6

齿轮星空(中国)马达



北京华德

1



(三)控制元件

序号

名称

型号

厂家

数量

备注

1

先导式减压阀

J-10B

北京华德

1



2

液控单向阀

CPD-G-03-A1

北京华德

1



3

高压截止阀

GQ-10B

北京华德

2



4

压力继电器

EYX-15-5

北京华德

1



5

溢流阀

VF-B10H

北京华德

1



四、辅助元件

序号

名称

型号

厂家

数量

备注

1

聚氨酯油管

XPUΦ10-1

山东鲁盾

16根

600mm:1根,800mm:1根,1000mm:1根

2

阀用油路板



自制

8

45

3

集成调压板



自制

1

45

4

压力表

YTN60

红旗仪表

6



五、工作介质

序号

名称

型号

厂家

数量

备注

1

抗磨星空(中国)油

46#

中国石化

按需要

专用油

其他

序号

名称

型号

生产厂家

数量

备注

1

固定底板



自制

12



2

压块



自制

16



技术文档

序号

名称

型号

厂家

数量

备注

1

使用说明书



本公司

1套



2

实验指导书



本公司

1套



3

分析软件



本公司

1套



实验台附件

序号

名称

型号

生产厂家

数量

备注

1

钢板尺

150mm

上海

1



2

活动扳手6″



上海

1



3

开口扳手19~22



上海

1



4

开口扳手22~24



上海

1



5

内六角扳手16mm



上海

1



6

内六角扳手10mm



上海

1



7

内六角扳手12mm



上海

1



主要电器元件配置清单

序号

名称

型号

生产厂家

数量

备注

1

继电器

MY4NJ

欧姆龙

10个



2

转换开关

PBC[Y090]LYA7

上海台博电器有限公司

1个



3

接近开关

TX-SP5C

台湾北崎电气

8个



4

开关电源

S200-24

上海任重仪表有限公司

1个



5

航空插

XS12/2P

迈峰仪表插件厂

25个



6

航空插

XS12/4P

迈峰仪表插件厂

18个



7

电压表

85C-V50V

凯达利仪表有限公司

2个



8

电流表

85C-A2A

凯达利仪表有限公司

2个



9

指示灯

NHC-24V

上海冯事达电气有限公司

10个



10

按扭

ZB2-BWB31C

施耐德电气

17个



11

按扭

ZB2-BWB41C

施耐德电气

3个



12

按扭

ZB2-BWB42C

施耐德电气

4个



13

按扭

ZB2-BWB51C

施耐德电气

9个



14

开关电源

5V/1A

上海任重仪表有限公司

1个



15

变压器

TK500

长沙麓山变压器总厂

1个



16

空气开关

DZ47-16A

施乃特电器有限公司

1个



17

保险

RT18-32

施乃特电器有限公司

3个



18

交流接触器

[JZC1-44/36V]

国产

3个



19

接线端子

1534

国产

2个



20

流量传感器

100ML

国产

1



21

压力传感器

50MPa

国产

6



22

温度传感器

0---120度

国产

2



23

测控系统

PCI2366:16路模拟量输入,10路模拟量输出
可调脉冲数字量输出

阿尔泰

1



四、泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置实验台简介

泵-马达星空(中国)系统,星空(中国)马达测试系统,星空(中国)泵实训装置实验台主要是对星空(中国)泵、星空(中国)马达进行性能测试,检测马达在不同的工况、负载情况下转速、转矩以及马达的效率。同时,测试泵-马达容积调速性能实验,容积节流调速性能实验:变量泵+调速阀+定量马达等系统测试实验, 实验台配置了完备的各种类型传感器,包括压力传感器、流量传感器、转速传感器、功率传感器、扭矩传感器、磁粉制动器等,以满足各项实验参数测试的需要。实验台计算机测试控制系统实现实验参数(压力、流量、转速、功率、扭矩等)的自动数据检测、自动处理计算和存储等,还能实现回路电磁阀的自动控制,提高了实验台操作的自动化和智能化水平。实验台可以同时进行16路实验数据的采集和8个二位电磁阀的控制;同时应具有稳定可靠的数据采集系统,以确保实验中数据准确可靠,且I/O通道可根据需要自行扩展;保证数据准确,系统稳定并能根据需要描绘实时曲线、生成报表、生成X-Y曲线等。
