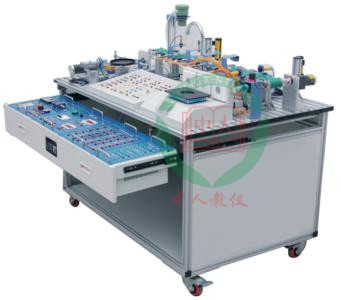

ZRGYZ-GC工业传感器应用与检测实训装置

一、实训内容

接近传感器

项目一  接近传感器的安装方式
项目二  接近传感器的检测要求
项目三  接近传感器的检测设置
项目四  接近传感器的控制方法
项目五  接近传感器的分析和诊断
项目六  接近传感器应用
项目七  接近传感器选型

位移传感器实训

项目一  位移传感器的安装方式
项目二  位移传感器的检测要求
项目三  位移传感器的检测设置
项目四  位移传感器的控制方法
项目五  位移传感器的分析和诊断
项目六  位移传感器应用
项目七  位移传感器选型

色标传感器

项目一  色标传感器的安装方式
项目二  色标传感器的检测要求
项目三  色标传感器的检测设置
项目四  色标传感器的控制方法
项目五  色标传感器的分析和诊断
项目六  色标传感器应用
项目七  色标传感器选型

视觉传感器

项目一  视觉传感器的安装方式
项目二  视觉传感器的检测要求
项目三  视觉传感器的检测设置
项目四  视觉传感器的控制方法
项目五  视觉传感器的分析和诊断
项目六  视觉传感器应用
项目七  视觉传感器选型

光电传感器

项目一  光电传感器的安装方式
项目二  光电传感器的检测要求
项目三  光电传感器的检测设置
项目四  光电传感器的控制方法
项目五  光电传感器的分析和诊断
项目六  光电传感器应用
项目七  光电传感器选型

液位传感器

项目一  液位传感器的安装方式
项目二  液位传感器的检测要求
项目三  液位传感器的检测设置
项目四  液位传感器的控制方法
项目五  液位传感器的分析和诊断
项目六  液位传感器应用
项目七  液位传感器选型

压力传感器

项目一  压力传感器的安装方式
项目二  压力传感器的检测要求
项目三  压力传感器的检测设置
项目四  压力传感器的控制方法
项目五  压力传感器的分析和诊断
项目六  压力传感器应用
项目七  压力传感器选型

温度传感器

项目一  温度传感器的安装方式
项目二  温度传感器的检测要求
项目三  温度传感器的检测设置
项目四  温度传感器的控制方法
项目五  温度传感器的分析和诊断
项目六  温度传感器应用
项目七  温度传感器选型

物联网功能模块

项目一  嵌入式系统配置实验
项目二  LED跑马灯实验
项目三  数码管显示实验
项目四  LCD12864显示实验
项目五  按键扫描实验
项目六  产品唯一身份实验
项目七  EEPROM读写测试实验
项目八  CAN收发通讯实验
项目九  板载AD采集实验
项目十  外部AD采集实验
项目十一  时钟读取和设置实验
项目十二  火焰传感器检测实验
项目十三  二氧化碳浓度检测实验
项目十四  PM2.5颗粒和小颗粒含量检测实验
项目十五  土壤温湿度传感器检测实验
项目十六  基于物联网的水阀、燃气阀、电源控制综合实验

二、设备构成

1、控制屏：铁质双层亚光密纹喷塑结构，铝质面板
2、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。
3、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有短路保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。提供2组三插AC200V插座。
4、直流电源、直流电压/电流表、逻辑电平输出及指示；直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。直流电压输出24V/6A、12V/2A。
5、PLC主机采用CP1H-XA40DT1-D
6、单片机接口模块：2路电压输出:范围0-10V,误差±0.2V，2路电流输出：范围0-20mA。8路数字量输入，8路数字量输出，2路电流测量:0-20mA,误差<0.5mA；2路电压测量:0-10V,误差±0.2V；
7、光纤传感器实训模块面板采用钣金结构，采用步进电机和同步带机构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、五套光纤传感器安装支架、同步带、检测载体、五套光纤传感器。传感器安装于模块面板上。检测体为一个可以快速更换成不同性质载体的运行平台。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。
8、光电传感器实训模块面板采用钣金结构，采用步进电机和同步带机构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、四套光电传感器安装支架、同步带、多种检测载体、四套光电传感器。传感器安装于模块面板上。检测体为一个可以快速更换成不同性质载体的运行平台。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。
9、接近式传感器实训模块面板采用钣金结构，步进电机带转盘的机械结构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、六套接近传感器安装支架、转盘、多种检测载体、六套接近式传感器。传感器安装于模块面板上。检测体是一个可以快速更换成不同性质载体的运行平台。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。
10、色标传感器实训模块面板采用钣金结构，步进电机带转盘的机械结构，安装有多个按钮指示灯，设备配有通用接口模块、步进电机、一套色标传感器安装支架、转盘、多种颜色检测载体、二套色标传感器。传感器支架安装采用U形槽设计。检测体为多种颜色面板制成。可以配合传感器支架选择传感器和采用合理的安装方式对载体进行检测。
11、位移传感器实训模块面板采用钣金结构，安装有多个按钮指示灯，设备配有通用接口模块、一套光栅尺、千分尺、千分尺安装支架、一套位移传感器、旋转编码器。传感器安装支架设计紧固，可以通过千分尺高精度的调节检测载体，保证了位移传感器在实际使用的检测精度。
12、视觉传感器实训模块面板采用钣金结构，视觉传感器安装在支架上，设备配有多个不同规格的检测载体。
13、液体控制模块作为PLC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。
14、水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA标准信号，通过PLC可编程控制器可实现液位的开关和闭环控制，它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实训平台。
15、物联网传感器实训模块各功能模块可安装在实训装置的网孔板上。功能模块和接口电路包括：家居灯光照明、PWM灯光亮度调节、三色霓虹彩灯控制、报警蜂鸣控制、数据模拟量采集、声光控制、船体转向机控制、继电接触控制、液晶显示控制、土壤湿度测试、智能家居蓝牙控制等。，可通过WIFI实现对多个功能模块的检测和控制，如对火焰的检测，对土壤温湿度检测并能实现智能浇花，对智能空气质量检测，对交流电、水阀和气阀的实时控制。物联网智能家居控制系统可用安卓手机 通过蓝牙传输方式控制模块的数据采集及动作实施。

三、技术参数

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3. 装置容量：＜0.5kVA
4. 外形尺寸：1780mm×730mm×1520mm
5. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、配置表

工业传感器应用与检测实训装置,工业传感器教学设备配置表

序号	型号参数	数量
1	光电传感器E3T F-T11	1个
2	电传感器ESZ- T61	1个
3	电传感器E3Z- B61	1个
4	光电传感器E3Z- LS61	1个
5	反光板：E39-R1S	1个
6	步进电机2S42Q-03848	1个
7	步进驱动器2M412	1个
8	按钮	2个
9	指示灯	2个
10	接近传感器E2E-X2E1	1个
11	接近传感器E2EV-X2C1	1个
12	接近传感器E2EY-X4C1	1个
13	接近传感器E2K-F10MC1	1个
14	接近传感器E2B-M12KS02-M1-C1	1个
15	接近传感器E2B-M30LN30-M1-C11	1个
16	光纤头E32-T11R	1个
17	光纤头E32-ZD200	1个
18	光纤头E32-D15YR	1个
19	光纤头E32-D331	1个
20	光纤头E32-T22B	1个
21	光纤放大器E3X-NA11	5个
22	传感器头ZX2- LD50，0.5M	1个
23	放大器ZX2- LDA1	1个
24	光栅尺KTR250MM	1个
25	千分尺	2个
26	旋转编码器	1个
27	放大器E3X-DAC21-S	1个
28	探头E32- D11R	1个
29	视觉传感器FQ_S10010F	1个
30	三层端子排	1个
31	温度控制器：E5CZ-R2MT	1个
32	热电偶：E52-CA6F-N2M	1个
33	液位传感器：EE-SPX613	1个
34	超声波传感器：E4C-DS80	1个
35	离心泵：WB50/025	1个
36	空气、土壤温湿度传感器及植物浇灌功能模块	1块
37	交流电控制模块	1个
38	水阀及阀功能模块	1块
39	火焰及二氧化碳传感器功能模块	1块
40	PM2.5及空气质量传感器功能模块	1块
41	物联网主板	1块

五、概述

工业传感器应用与检测实训装置,工业传感器教学设备是我公司最新研发的产品。是目前市场上就教学型传感器实验台类型而言最先进的一款高新技术型教学设备。通过自主设计的真实的模型配合工业传感器来进行工业传感器的教学。通过模型我们可以看到工业传感器在实际工业中的作用以及用法。并且可以进行分析检测。是创新型的教学设备。适合学校对传感器教学这块的提升教学。除此工业传感器应用与检测实训装置,工业传感器教学设备之外，我们还研发了同类型的工业传感器实验台：“工业传感器检测创新实验平台”
