材料分拣综合实训考核装置

栏目分类:机电一体化教学设备   发布日期:2021-08-31   浏览次数:
材料分拣综合实训考核装置,物料分拣实训系统适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》等。

联系方式见右侧悬浮框

【材料分拣综合实训考核装置,物料分拣实训系统】是根据客户需求而写的,非常具有代表性,在客户搜索【材料分拣综合实训考核装置,物料分拣实训系统】时,都能通过我们来了解相关资讯,而且【材料分拣综合实训考核装置,物料分拣实训系统】在客户有需求时提供参考意见。

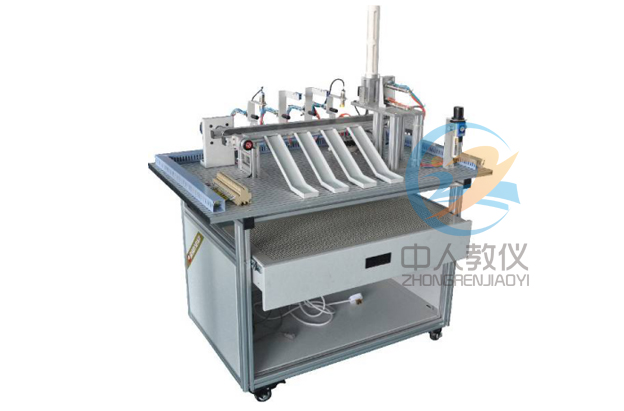

ZRGJD-FJ材料分拣综合实训考核装置,物料分拣实训系统
材料分拣综合实训考核装置,物料分拣实训系统

一、 设备概述:

材料分拣实验台是针对设备教学的要求而研发的,它涵盖了、气动控制、电机传动、电磁铁控制、位置控制、检测等教学内容,是实际工业现场生产设备的微缩装置。基于多种的检测,实现对不同材质、不同颜色物体的分拣。实训装置采用全开放式布局,可充分锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《技术》、《检测与转换技术》等课程开设实训课。

二、 设备特点:

 1.材料分拣实训装置由底板、实训桌(型材结构)、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成,物料传送部分由电机和同步传送带组成。 2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR(16路继电器输出24路输入)。 3.通过传感器信号采集,PLC编程,对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制,实现对传送带上的物料进行定位、辨识、分类。

三、技术数据

1.输入电源:单相三线~220V±10% 50Hz
2.气源:0.2Mpa~0.55Mpa
3.工作环境:温度-10℃~+40℃相对湿度≤85%(25℃)海拔<4000m
4.实训装置容量:<0.5KW
5.外形尺寸:1000mm X 640mm X 1200mm

四、设备组成

1.实训装置结构有型材底板结构、铝合金型材实训台组成
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成

五  设备主要配置清单

   名     称 型     号 数量 单 位
实训桌 实训桌采用铝型材框架结构 1
电磁阀 SMC 24V 6
气缸 SMC 6
磁性开关   12
接近开关   6
光电开关   2
触摸屏 MCGS 1
PLC主机 FX3U-48MR 1
三菱通讯电缆 USB-SC-09-FX 1
通信电缆 SC-09 1
通讯模块 FX3U-485BD 1
三相异步电机   1
变频器   1
软件 仿真教学软件 1
PLC编程软件
控制程序
说明书 PLC实验指导书 1
安全插线 叠插式安全护套线,长50CM。 20



六、实训项目

1. 单相交流电机正反转控制
2. 分拣出黑色与白色块
3. 物料分拣系统的调试
4. 分拣出红色与白色块
5. 气动控制技术应用
6. 分拣铝质工件到任一料槽
7. 传感器技术应用
8. 分拣金属工件到任一料槽
9. 电磁铁技术应用
10. 分拣非金属工件到任一料槽
11. 分拣出金属与非金属
