自动扶梯维修与保养实训考核装置

栏目分类:电梯教学设备   发布日期:2020-05-30   浏览次数:
自动扶梯维修与保养实训考核装置,自动扶梯模型是电梯教学设备,扶梯教学设备,电梯实训装置,扶梯实训装置中的一个系列。人为隐蔽地设置了几十项电路故障,学生借助原理图分析、判断故障,全面真实的了解电梯电气故障及排除。

联系方式见右侧悬浮框

【自动扶梯维修与保养实训考核装置,自动扶梯模型】是根据客户需求而写的,非常具有代表性,在客户搜索【自动扶梯维修与保养实训考核装置,自动扶梯模型】时,都能通过我们来了解相关资讯,而且【自动扶梯维修与保养实训考核装置,自动扶梯模型】在客户有需求时提供参考意见。

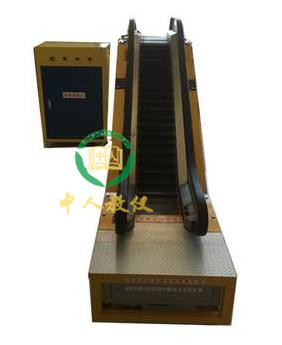

ZRFT-2013自动扶梯维修与保养实训考核装置



自动扶梯维修与保养实训考核装置

一、自动扶梯维修与保养实训考核装置,自动扶梯模型概述

自动扶梯维修与保养实训考核装置,自动扶梯模型包括真实扶梯梯级踏板、扶手、链条、台架、安全保护、电气控制箱等。自动扶梯是以电力驱动,在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此,在客流量大而集中的场所,如车站、码头、商场等处,得以广泛应用。本扶梯设备具备运输能力,各传动零件均采用优质金属件精制而成,与实际扶梯结构组成一致。电梯电气技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位的PLC电气控制教学、考核而研制,可用于课堂演示、电梯电气控制原理性操作及实验实习。自动扶梯维修与保养实训考核装置,自动扶梯模型人为隐蔽地设置了几十项电路故障,学生借助原理图分析、判断故障,全面真实的了解电梯电气故障及排除,是进行技能培训考核的理想设备,教学效果真实显著。

二、自动扶梯维修与保养实训考核装置,自动扶梯模型技术参数

1.输入电源:三相四线(或三相五线)AC380V±10%,工频50Hz

2.整机容量:<8KVA

3.提升高度:2300mm

4.控制方式:PLC+变频器自起动控制系统。

5.监控系统:电压、电流工况实时监控系统。

6.故障模块:配置有30位故障开关,模拟扶梯常见故障现象,设置演示功能。

7.安全保护:具有保护接地、过载、过流、漏电流保护功能,电气安全符合国家标准。

8.外形尺寸:7500mm(长)×3000mm(宽)×3500mm(高)

9.实训桌尺寸:1680×730×1500mm(长宽高)

10.装置结构:实训扶梯为全钢结构,结构组成完全等同于实际工商业使用的扶梯类型;实验台为铁质双层亚光密纹喷塑结构,坚固耐用,实训桌采用欧标铝型材搭建而成,美观耐用。

三、自动扶梯维修与保养实训考核装置,自动扶梯模型基本配置

序号

名称

数量

单位

备注

1

自动扶梯实训设备

1



2

扶梯支撑固定支架

1



3

扶梯检修工作通道平台

1



4

扶梯考核实训实验台

1



5

扶梯安装实训工具

1



四、自动扶梯维修与保养实训考核装置,自动扶梯模型实训项目要求

1、认识自动扶梯的结构,涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。

2、认识自动扶梯安装保护装置的作用、安装位置。(曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护 装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等)

3、扶梯梯级拆卸考核实训。

4、扶梯梯级安装考核实训。

5、扶梯保养:梯级系统保养、扶手系统保养、安全保护装置检查、传动部件维修保养。

6、护壁板、内外盖板、裙板的清洁保养。

7、电气控制系统及照明系统检测维修。

8、扶梯梯级清洁维护检修实训。

9、扶梯梯级整体运行检查实训。

10、扶梯上、下机房的清洁保养实训。

11、扶梯润滑油系统的补充与更换实训。

五、自动扶梯维修与保养实训考核装置,自动扶梯模型扶梯配件材质

序号

内容

1

扶手支架型材:发纹不锈钢材料

2

护壁板:透明钢化玻璃

3

内盖板:发纹不锈钢材料

4

外盖板:发纹不锈钢材料

5

围裙板:发纹不锈钢材料

6

梯级:不锈钢喷塑

7

梯级颜色:黑色(带黄边框)

8

扶手带:黑色

9

前沿板及盖板:发纹不锈钢材料

10

梳齿:合成树脂(黄色)

11

透明有机玻璃桁架保护

11

模拟故障显示(中文)

12

变频节能功能




原文网址:/proshow.asp?ID=850

推荐:

ZRFT-2017B扶梯模型实训考核装置



一、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置概述

扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置按一比五的比例缩小的自动扶梯,真实的再现扶梯的状况。主要用途是让学生更深入的了解扶梯的构造、运行原理及运行状态、练习编辑扶梯控制程序、扶梯控制程序测试、练习扶梯变频节能运行的编程与操作,练习变频器的调整与故障分析,了解扶梯内安全开关动作原理与安装方法,练习扶梯各器件拆装,实验超速、欠速、防逆转电气保护原理,放逆转机械保护原理,了解扶梯出现安全事故的原因。

扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置采用交流变频调速器与PLC通过开关量进行控制。整套设备由一台PLC控制,变频器拖动,实现现实中的实际扶梯控制。通过它,学生可以提高扶梯的安装与调整能力,故障的检测和排除能力,还可以练习PLC编程与实验从而提高编程技能,及变频器的调整、故障排查,调试学习,事故分析。

二、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置基本技术指标

1.电源: AC220V ±5%/ AC380V±5% 50Hz

2.额定电流:5A

3.整机容量:<2kW

4.外形尺寸:整梯:长×宽×高(mm) 2000×700×1100mm

控制柜:长×宽×高(mm) 500×400×250mm

5.控制方式:可编程控制器采用西门子200系列PLC,主机为S7-226CN内置数字量I/O:24DI/16DO,中断输入:4,HSC输入:6(30kHz)支持A/B模式,脉冲输出:2(20kHz)。最大数字I/O点:128DI/128DO,执行时间(位指令):0.22us,程序存储器:24576 B,数据存储器:10240 B,存储器模块:可用,模拟量I/O:32AI/28AO最大44。网络功能:串行通讯;AS-Interface;Profibus-DP从站;模拟电话;以太网/因特网;GPRS;Modbus主站/从站。网络主站功能:Modbus RTU主站和AS-Interface主站。扩展模块为EM222,8点输出。变频器采用西门子MM420变频器,1.5KW。

6.调速方式:VVVF

7.结构形式: 单台上、下行

8.曳引机:速比40:1

9.拖动电机:型号:MJ136-5

电压:AC220V/380V 50Hz

功率:1.5KW

转速:1400 rpm

10.安全保护措施:漏电保护功能、安全性符合相关的国标标准,扶梯内全部保护开关采用DC24V弱电。

三、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置结构

机械结构组成:

1.井道框架:相当于扶梯附着的建筑物,为扶梯提供支承,固定扶梯行架,采用钢架结构。

2.曳引机:位于柜架顶部上机房,是扶梯的动力设备,安装在电引机底座上。主要由以下部分组成。

3.电动机:鼠笼式三相感应电动机,采用变频变压(VVVF)驱动方式,扶梯起动时,变频器使定子电流频率从极低频率开始,按控制要求上升到额定频率,减速时,使转速相应从额定频率开始平滑地下降到零,保证了扶梯运行平稳,并保障扶梯的规定制动距离。

4.制动器:只在电动机通电运转时松闸,当电动机停止时保持可靠制动,保障扶梯制动距离及制停后的位置不变,工作电压DC24V。

5.减速箱:采用蜗轮蜗杆减速器,具有精度高、效率高、噪音低的特点。

6.曳引齿轮:提供曳引机与驱动轴的输出力。

7.梯级导轨:用于梯级的平滑运行与翻转。

8.扶手带导轨:用于扶手带的正常滑动运行。

9.驱动机构:驱动梯级循环机构的正常翻转运行,并驱动扶手带的速度方向与梯级循环机构可靠一致运行。主要由驱动主轴、驱动连、上机舱翻转行架、下机舱翻转行架。

10.梳齿板:当梯级槽内有异物时清除,以保障人员乘坐安全及梯级的可靠使用。

11.操纵箱:设在扶梯的上下待停区,是用钥匙及按钮等信号输入设备。

12.数字显层器: 数码显示,显示当前扶梯的运行情况及故障显示。

13.方向指示器:扶梯运行方向指示,禁行指示,停梯指示。

14.方向锁:开关扶梯,上、下方向运行操作,检修慢车运行的点动操作,反方向停止操作。

15.梳齿板开关:当异物卡死在梯级上梳齿板无法将其替出时开关动作保护动作停梯。

16.梯级塌陷保护开关:梯级自身损坏,无法正常在梯级轨道内运行而脱落,保护人员安全防止人员掉入,安全回路被切断,停梯。

17.扶手带入口保护:防止人员或异物随扶手带被带入下翻转区,或下翻转区的异物被带上来,在进出口处均设置此保护装置,断开安全回路。

18.缓冲涨紧装置:安装在下机舱驱动机械机构涨力调整与驱动机构断连保护。

19.扶手带:用于人员的乘梯安全与梯级同步运行,循环运行。

20.梯级:用于承载乘客,循环运行。

21.盘车轮:用于紧急情况或维修操作时的手动运行。

22.编码器:提供速度信号及方向信号,输入PLC与实物进行比较可实现各速度段的超速、欠速、方向反转防逆转。

23.手动、自动加油机构:扶梯各机械部件的保养加油。

24.围裙板及开关:保障扶梯梯级边缘缝隙不能过大,卡住乘客的衣物等的及时保护。

25.梯级照明灯:提示乘客注意脚下的梯级动作情况,及出入口的提醒。

26.检修盒:提供扶梯任何位置的检修操作。

27.语音提示装置:提示乘客在出入口的乘梯安全注意事项。

28.静电清除机构:扶梯运行过程中的静电清除。

29.人员检测系统:判断扶梯现有人员情况,额速、节能运行转换。

30.机械防逆转保护系统:扶梯反方向倒溜车的机械保护,使扶梯可靠制停。

31.蜂鸣器:提示开梯运行,反方向误入警告。

32.次抱闸系统:利用双抱闸的同时工作可靠的使扶梯制停。

电气控制系统组成:

1.电气控制柜:采用PLC控制器,对自动扶梯实现自动上行、下行等诸多要求的控制,电气柜安全接地,工作可靠,通过航空插头与控制对象联机,实现远程控制。

2.漏电保护空气开关:通过检测到电气控制柜及控制对象是否具有漏电,只要有毫安级的漏电就会立即自动断开电源,保护性强。

3.可编程序控制器(PLC):控制扶梯的运行方向状态,安全回路,测速回路,检修回路,故障报警,由比较器回路组成,开关的通断决定安全回路的正常与否,以使PLC判断扶梯安全回路是否处于安全状态。

4.变频器:根据PLC给出的指令,对电机的运行频率、电压进行调制,使电机平衡,实现电梯的舒适可靠运行,并可实现扶梯节能运行。

5.继电器及接触控制器:为实现弱电控制强电,通过安全的控制方式,用PLC的数字输出控制继电器、接触器等,实现电机的运行控制。


四、扶梯模型实训考核装置,教学扶梯,扶梯模拟实训装置产品特色

1.可编程序控制

(1)漏电保护功能、安全性符合相关的国标标准,扶梯内全部保护开关采用DC24V弱电。

(2)系统构成灵活,扩展容易,以开关量控制为其特长,可实现简单复杂控制转换。

(3)使用方便,编程简单,采用简明的梯形图、逻辑图或语句表等编程语言,而无需计算机知识,因此系统开发周期短,现场调试容易。另外,可在线修改程序,改变控制方案而不拆动硬件。

2.产品特色

(1)扶梯出入口光电检测客流情况调整节能方式运行

(2)语音提示系统提示乘客出入扶梯的安全

(3)出入梯级照明灯系统提示乘客的脚下安全

(4)编码器检测运行实际方向,速度情况,防逆转、超速、欠速保护

(5)扶梯自动加油机构

(6)显示各种故障情况状态

五、实验项目

1.PLC编程实验正常、检修、节能各种运行;

2.变频器故障显示;

3.整梯故障显示;

4.运行次数记忆;

5.超速测试实验;

6.欠速测试实验;

7.防逆转保护实验;

8.检修优先原则程序设计及实验;

9.接触器防粘连检测测试实验;

10.电气回路保护实验;

11.接触器防粘连、防卡试验;

12.语音提示安装与调试;

13.梯级拆装操作;

14.梳齿板拆装与调整;

15.变频器功能速度调试;

16.抱闸系统调试;

17.机械防逆转系统原理与实验;

18.曳引机系统拆装与调整

19.编码器的检测

20.模拟梯级的安装

21.模拟扶手带的安装

22.驱动机构调整

23.电力拖动控制原理与组装试验

24.梳齿板安装与调整

25.二次抱闸的原理及调整
