楼宇自动化实训装置

栏目分类:产品总目录   发布日期:2020-02-13   浏览次数:
ZR-L01B楼宇自动化实训装置,楼宇自动化工程实训系统是上海中人教仪智能楼宇自动化实训装置系列产品之一,是大型的智能楼宇实训装置,最多可容纳,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【建筑智能化工程实训系统,楼宇工楼宇自动化实训装置,楼宇自动化】的实训室建设方案,对【建筑智能化工程实训系统,楼宇工楼宇自动化实训装置,楼宇自动化】施行三包售后服务,如果您对我们的【建筑智能化工程实训系统,楼宇工楼宇自动化实训装置,楼宇自动化】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。



ZR-L01B楼宇自动化实训装置,楼宇自动化工程实训系统
ZR-L01A建筑智能化工程实训系统,工程实训考核装置是上海中人教仪智能系列产品之一,是大型的智能楼宇实训装置,最多可容纳30多人同时进行实训。是各大院校考校学生的重要实训设备。

一、ZR-L01B建筑智能化工程实训系统,楼宇工程实训考核装置产品概述

ZR-L01B建筑智能化工程实训系统,楼宇工程实训考核装置是为职业院校、职业教育培训机构研制的楼宇自动化技术实训考核设备,根据智能建筑行业楼宇自动化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、网络通信技术、综合布线技术、DDC技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合智能建筑、楼宇自动化等相关专业的教学和培训。

该系统在结构上以智能建筑模型为基础,包含了智能大楼、智能小区、管理中心和楼道等典型结构,涵盖了对讲门禁、安防、视频监控、消防、综合布线和DDC控制六个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养、交流沟通能力等。

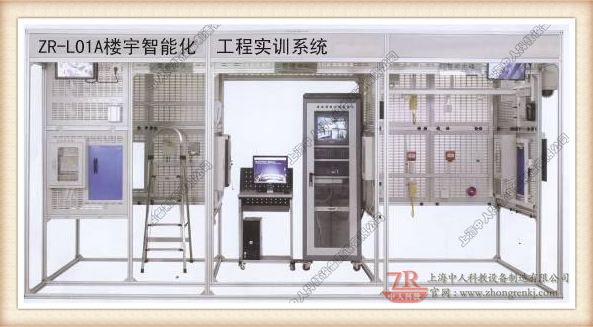

建筑智能化工程实训系统,楼宇工程实训考核装置

二、ZR-L01B建筑智能化工程实训系统,楼宇工程实训考核装置系统结构与组成

ZR-L01B建筑智能化工程实训系统,楼宇工程实训考核装置采用真实智能建筑模型,包含智能大楼、智能小区、管理中心和楼道等功能区域。

智能大楼设计了双层结构,墙体内部设有预埋管道,可实现综合布线系统的穿管布线和桥架布线等工程训练,体现了综合布线工程水平布线和垂直布线结构。

楼道和智能小区分别设有单元门和单户门,可实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现智能小区和智能大楼的集中监控和管理,包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。

在智能大楼、智能小区区域内,可安装布置消防系统现场设备,真实再现消防系统实际工程情景。

在智能大楼、智能小区、管理中心和楼道各区域内,安装典型监控器材(各类型的高速球云台摄像机、彩色半球摄像机、黑白半球摄像机等),实现主要出入口和关键区域视频监控。

在智能建筑模型周围安装红外对射、幕帘探测器实现智能建筑行业的典型周界防范。

各功能区域之间采用工程桥架实现系统连接。

三、ZR-L01B建筑智能化工程实训系统,楼宇工程实训考核装置技术性能

1.输入电源:单相三线~220V±10% 50Hz

2.工作环境:温度-10℃~+40℃ 相对湿度≤85%(25℃) 海拔≤4000m

3.装置容量:≤1kVA

4.外形尺寸:4660mm×2220mm×2300mm。

5.安全保护:具有漏电压、漏电流保护,安全符合国家标准

6.基本配置:

安装布线网孔板   780mm×750mm    26块

                               710mm×390mm    1块

                               1500mm×260mm   3块

                               1500mm×500mm   3块

                                1500mm×400mm   1块

                                 总电源箱    空气开关    1套

                                 安防控制系统  AC24V、DC12V/5A、DC18V/1.5A  1套

                                 消防控制系统 DC24V/2A、24V继电器   1套

                                 DDC控制系统   HW5201、HW5208、DC24V/5A24V继电器   1套

                                电脑桌    600mm×600mm×800mm(长×宽×高)   1台

                                钢凳      Φ300mm×450mm(圆×高)   1把

                                铝人字梯   900mm×250mm×1200mm(长×宽×高)   2把

                               工程塑料卡件   20mm×10mm×11mm(长×宽×高)   500个

四、ZR-L01B建筑智能化工程实训系统,楼宇工程实训考核装置通过项目任务实施,可考察的职业能力

1.智能建筑的结构设计能力

2.楼宇自动化工程设计能力

3.消防报警系统设计、安装施工与调试能力

4.安防监控系统设计、安装与调试能力

5.对讲门禁系统设计、安装与调试能力

6.综合布线系统施工能力

7.智能建筑系统故障诊断与调试能力

8.DDC的接线、编程和调试能力

9.监控软件组态、通讯和运行能力

五、ZR-L01B建筑智能化工程实训系统,楼宇工程实训考核装置系统结构与组成

楼宇自动化工程技能实训系统采用真实智能建筑模型,包含智能大楼、智能小区、管理中心和楼道等功能区域。

智能大楼设计了双层结构,墙体内部设有预埋管道,可实现综合布线系统的穿管布线和桥架布线等工程训练,体现了综合布线工程水平布线和垂直布线结构。

楼道和智能小区分别设有单元门和单户门,可实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。

管理中心实现智能小区和智能大楼的集中监控和管理,包含了管理中心机、视频监控台和消防控制主机等各功能区域的管理设备。

在智能大楼、智能小区区域内,可安装布置消防系统现场设备,真实再现消防系统实际工程情景。

在智能大楼、智能小区、管理中心和楼道各区域内,安装典型监控器材(各类型的高速球云台摄像机、彩色半球摄像机、黑白半球摄像机等),实现主要出入口和关键区域视频监控。

在智能建筑模型周围安装红外对射、幕帘探测器实现智能建筑行业的典型周界防范。

各功能区域之间采用工程桥架实现系统连接。

六、ZR-L01A建筑智能化工程实训系统,楼宇工程实训考核装置以工作过程导向,工学结合的模式规划教学活动,完成以下任务

1.可视对讲门禁系统安装、接线和调试项目

△系统部件安装任务

单元门口主机、室外呼叫模块、室内可视对讲模块、非可视对讲模块、联网器和管理中心机等主要器件的选择、检测,并将上述器件安装到对应区域的合理位置。

△系统接线任务

完成可视对讲门禁系统的线路铺设和连接。

△系统调试任务

设置可视对讲门禁系统器件的相关参数,完成室外主机地址设置、室内分机地址设置、ID卡分配与注册、管理中心机设置等,实现室外主机呼叫室内分机、室内分机呼叫管理中心机、室外主机呼叫管理中心机、密码开锁、室内分机主动开锁、刷卡开锁、可视对讲软件记录、处理开门、报警信息等功能。

2.安防系统安装、接线和调试项目

△家用紧急求助按钮、可燃气体探测器、红外对射报警器、声光报警器、红外探测器、门磁等安防探测器的选择、检测,并将上述器件安装到对应区域的合理位置。

△安防探测器和报警主机、视频监控系统之间的线路铺设和连接。

△安防探测器和报警器、视频监控之间联动的参数设置、联动编程。

3.消防联动系统安装、接线、调试、编程和运行项目

△系统部件安装任务

智能光电感烟探测器、智能电子差定温感温探测器、总线隔离器、可燃气体探测器、手动报警按钮、编码单输入模块、编码单输入/单输出模块、消火栓报警按钮、火警声光警报器、编码器等全部或部分器件的选择、检测,并将其安装到对应区域的合理位置。

Ø系统接线任务

完成消防联动系统的线路铺设和连接。

Ø系统调试、编程和运行任务

通过系统模块的参数设置和联动编程,实现消火栓泵、排烟机、声光报警器。

4.综合布线系统安装、布线、接线、调试、编程和运行项目

Ø系统部件安装任务

RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、路由器、墙柜、电话机、RJ11水晶头、RJ45水晶头等全部或部分器件的选择、检测,并将其安装到对应区域的合理位置。

Ø系统布线、接线任务

完成综合布线系统的水平布线、垂直布线、线槽布线,实现指定模块的线路连结(端接)。

Ø系统调试、编程和运行任务

通过系统模块的参数设置和编程,实现终端电话呼叫、信息插座功能测试。

5.视频监控系统安装、接线和编程、调试项目

Ø系统部件安装任务

高速球云台摄像机、彩色半球摄像机、黑白半球摄像机、矩阵主机、彩色监视器、硬盘录像机等全部或部分器件的选择、检测,并将其安装到对应区域的合理位置。

Ø系统接线任务

完成视频监控系统的线路铺设和连接。

Ø系统编程、调试任务

通过系统模块的参数设置和编程,实现监视器的视频监控和画面切换,高速球型云台旋转、聚焦动作控制和报警联动录像。
