楼宇供配电系统实验装置

栏目分类:产品总目录   发布日期:2020-02-13   浏览次数:
ZRLY-LPD楼宇供配电系统实验装置,楼宇供电系统实训台是上海中人教仪智能楼宇自动化实训装置系列产品之一,是专门为以安全防范技术,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【楼宇供配电系统实验装置,楼宇供电系统实训台】的实训室建设方案,对【楼宇供配电系统实验装置,楼宇供电系统实训台】施行三包售后服务,如果您对我们的【楼宇供配电系统实验装置,楼宇供电系统实训台】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRLY-LPD楼宇供配电系统实验装置,楼宇供电系统实训台

ZRLY-LPD楼宇供配电系统实训装置,楼宇供配电实训考核装置(LON总线型)是上海中人教仪系列产品之一,是专门为以安全防范技术为主要课题的各大院校教学而研发设计出来的。

一、ZRLY-LPD楼宇供配电系统实训装置,楼宇供配电实训考核装置(LON总线型)系统概述

    楼宇供配电系统实训装置,楼宇供配电实训考核装置能配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的实训教学,楼宇供配电系统实训装置,楼宇供配电实训考核装置可以让学生了解楼宇中供配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。

楼宇供配电系统实训装置,楼宇供配电实训考核装置能满足"智能建筑"、"建筑电气"、"楼宇自动化"等科目的实训教学要求。适用于各类职业教育培训机构的教学。

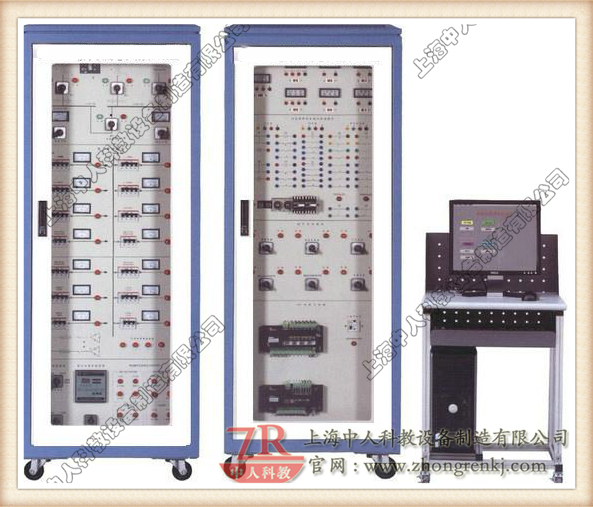

楼宇供配电系统实训装置,楼宇供配电实训考核装置

二、ZRLY-LPD楼宇供配电系统实训装置,楼宇供配电实训考核装置(LON总线型)技术参数

1.输入电源:三相四线~380V±10% 50Hz

2.环境温度:-10℃~+45℃

3.装置容量:<5kVA

4.安全保护:具有漏电保护

三、ZRLY-LPD楼宇供配电系统实训装置,楼宇供配电实训考核装置(LON总线型)基本配置

1.控制屏柜
楼宇供配电系统实训装置,楼宇供配电实训考核装置由楼宇供配电线路组成,并设置控制电器:微型断路器等,现场设置仪表测量单元,进行电压和电流显示,采用智能电量采集模块完成多种电量的采集:电压、电流功率、电能等,并通过总线完成上位机的各路电量显示。
2.下位机系统
楼宇供配电系统实训装置,楼宇供配电实训考核装置下位机系统采用DDC控制器,实现现场数据的采集和开关控制,并通过LonWorks总线与上位机系统通信。
3.上位机监控系统
楼宇供配电系统实训装置,楼宇供配电实训考核装置配备监控系统软件,实现对供配电系统的远程监控,实现断路器的消防联动控制,各线路电量参数的监视。

四、ZRLY-LPD楼宇供配电系统实训装置,楼宇供配电实训考核装置(LON总线型)特点

1.楼宇供配电系统实训装置,楼宇供配电实训考核装置采用楼宇中典型供配电形式

2.楼宇供配电系统实训装置,楼宇供配电实训考核装置采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制

3.楼宇供配电系统实训装置,楼宇供配电实训考核装置采用先进LonWorks总线通信协议组网,具有典型的代表性

4.楼宇供配电系统实训装置,楼宇供配电实训考核装置配备上位机监控系统,可实时监控供配电网络结构

五、ZRLY-LPD楼宇供配电系统实训装置,楼宇供配电实训考核装置(LON总线型)实训项目

1.楼宇供配电系统实训装置,楼宇供配电实训考核装置仪表设备实训项目

(1)常用配电设备认知与应用

(2)电量传感器认知与应用

2.线路安装、调试和运行

(1)智能建筑的供电运行线路组建与操作

(2)典型楼层配电运行线路组建与操作

(3)供配电系统中运行线路状态的现场监测、抄表和控制

3.供配电自动化设备认知和运行控制

(1)备自投联动运行控制和调试

(2)应急电源配电线路运行和联动控制

(3)配电线路功率因数补偿运行控制

4.供配电系统综合控制运行

(1)供配电监控系统运行调度

(2)与消防自动报警系统的联动控制

六、ZRLY-LPD楼宇供配电系统实训装置,楼宇供配电实训考核装置(LON总线型)系统配置

序号 器材名称 型号 数 量
1 微型断路器   14只
2 塑壳断路器   1只
3 智能无功补偿装置   1只
4 模拟负荷瓷盘电阻   7组
5 模拟负荷电抗   7组
6 接触器 AC220V 17只
7 智能电流变送器   10只
8 电流表   14只
9 电压表   2只
10 智能电量变送器   1只
11 DDC控制模块   2只
12 无功补偿电容板   1块
13 信号灯   14只
14 船形开关   3只
15 中间继电器 AC220V 22只
16 时间继电器 AC220V 60S 3只
17 LON网卡   1个
18 豪华电脑桌   1张
19 实训导线及配件   1套
