齿轮传动效率实验台

栏目分类:机械实训设备   发布日期:2021-03-10   浏览次数:
齿轮传动效率实验台,齿轮传动性能测试实训装置,齿轮传动实训台负载采用摩擦轴瓦加载方式或磁粉刮动加载方式,采用直测方式检测传动部件效率,通过改变联轴节传动角度来产生负载。

联系方式见右侧悬浮框

【齿轮传动效率实验台,齿轮传动性能测试实训装置,齿轮传动实训台】是根据客户需求而写的,非常具有代表性,在客户搜索【齿轮传动效率实验台,齿轮传动性能测试实训装置,齿轮传动实训台】时,都能通过我们来了解相关资讯,而且【齿轮传动效率实验台,齿轮传动性能测试实训装置,齿轮传动实训台】在客户有需求时提供参考意见。

ZRCXZ齿轮传动效率实验台

齿轮传动效率实验台,齿轮传动性能测试实训装置,齿轮传动实训台

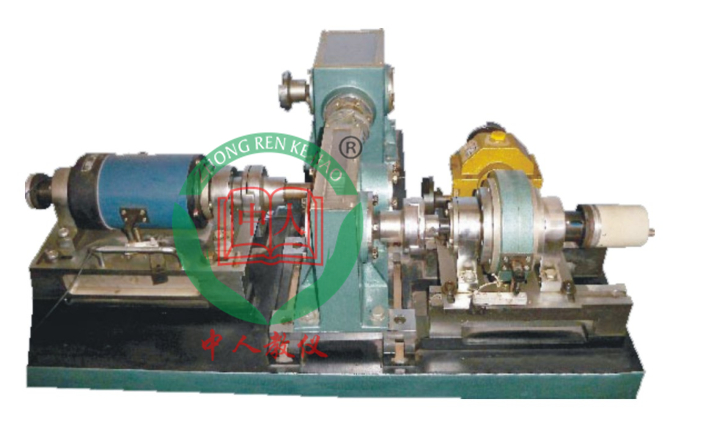

A、开式

一、主要实验内容

1、观察不同减数器在不同介质状态下的传动情况。

2、测试在不同情况下( 不同润滑介质、不同传动组合)的传动系统效率。

二、主要性能特点

1、齿轮传动效率实验台,齿轮传动性能测试实训装置,齿轮传动实训台采用台式结构,负载采用摩擦轴瓦加载方式或磁粉刮动加载方式,实验齿轮有单级圆柱直齿轮,单级圆锥齿轮,蜗轮蜗杆传动三种形式。

2、检测齿轮箱可更换装配。

3、减速器顶部有透明视察,以观察齿轮啮合情况,并可更换不同润滑油。

4、齿轮传动效率实验台,齿轮传动性能测试实训装置,齿轮传动实训台采用直测方式检测传动部件效率。

5、配有数据检测系统,其液晶显示面板可显示输人输出转速、转矩及负载力。
6、实验台共配有四个传感器:2个测力传感器(10kg),2个光栅角位移传感器。

三、主要技术参数
1、驱动电机功率:600W
2、工作调速范围: 0-600rpm( 无级调速)
3、负载范围: 0- 300kg
4、外形尺寸; 1256*807*685
5、实验台重量: 280kg

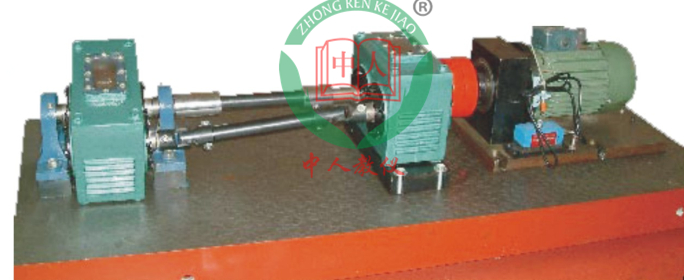

B、闭式
一、主要实验内容
1、检测单级直齿圆齿轮不同润滑状态下的效率变化曲线。
二、主要性能特点
1、采用传动功率回流方式检测减速器效率。
2、采用双向联轴节形式,通过改变联轴节传动角度来产生负载。
3、驱动电机采用3 三相电机,并采用变频控制来调节传动转速。
4、检测系统采用Mega系列单片机,显示为液品显示,可同时显示转矩、转速、效率的实时值。

三、主要技术参数

1、驱动电机功率:550W

2、工作调速范围: 0-1000rpm(无级调速)

3、负载范围: 0-30N·M

4、外形尺寸; 1256*450*350

5、实验台重量:140kg
